Câble de commande en PVC blindé en tresse de fil de cuivre

Yilan Cable propose non seulement un câble de commande standard en PVC blindé avec tresse en fil de cuivre, mais peut également fournir des services personnalisés en fonction de votre application spécifique (comme à proximité de convertisseurs de fréquence, de grands moteurs ou de salles de distribution d'énergie complexes), garantissant que chaque mètre de câble peut jouer un effet de blindage dans vos projets critiques et protéger vos signaux de contrôle avec précision.

Pourquoi notre câble de commande en PVC blindé en fil de cuivre est-il différent ?

Comparé aux câbles non blindés, le câble de commande en PVC blindé en fil de cuivre est doté d'un blindage tressé en fil de cuivre étamé haute densité intégré. Cette couche de filet de protection peut absorber et guider efficacement les interférences électromagnétiques externes, fournissant un canal pur et sûr pour la transmission du signal interne, garantissant une transmission précise des commandes PLC, des données des capteurs et des signaux des instruments.

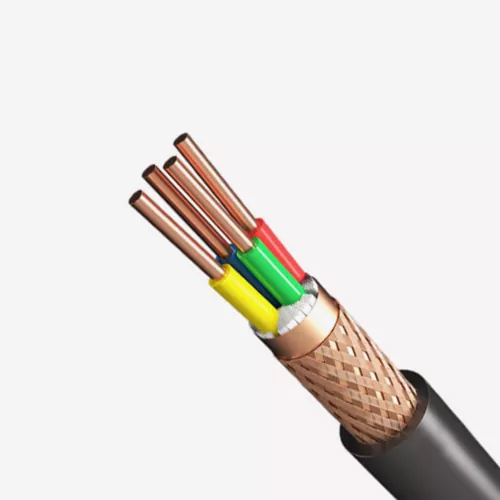

Structure du produit

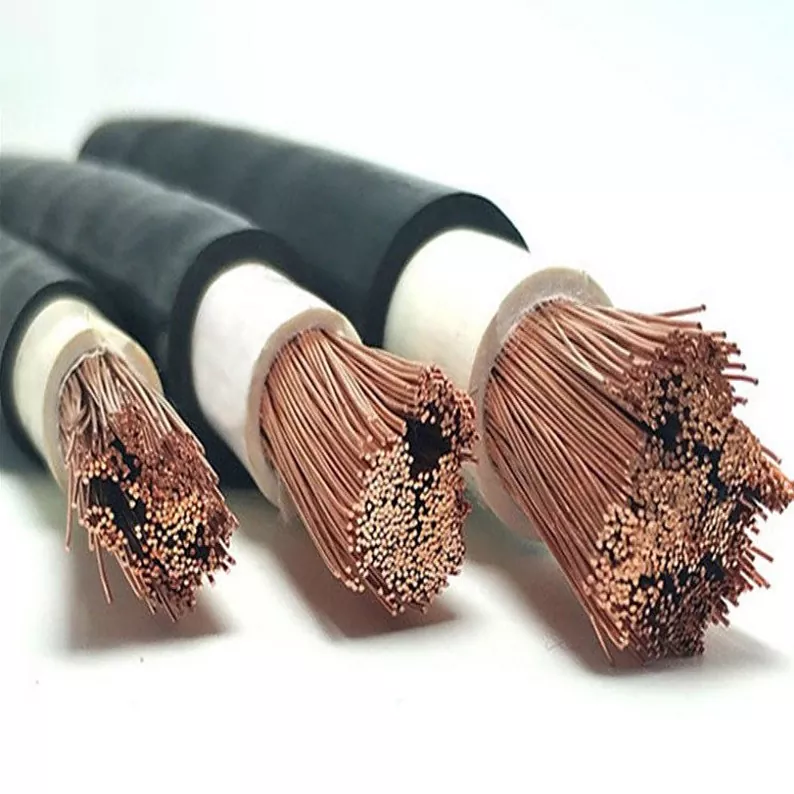

1. Conducteur : plusieurs brins de fils de cuivre fins et souples sont torsadés pour assurer la flexibilité et l'excellente conductivité du câble, ce qui rend le câble de commande en PVC blindé en tresse de fil de cuivre certifié CE facile à installer et à poser sur site.

2. Couche d'isolation : matériau isolant en PVC de haute qualité, offrant de bonnes performances d'isolation électrique et une bonne résistance à la tension.

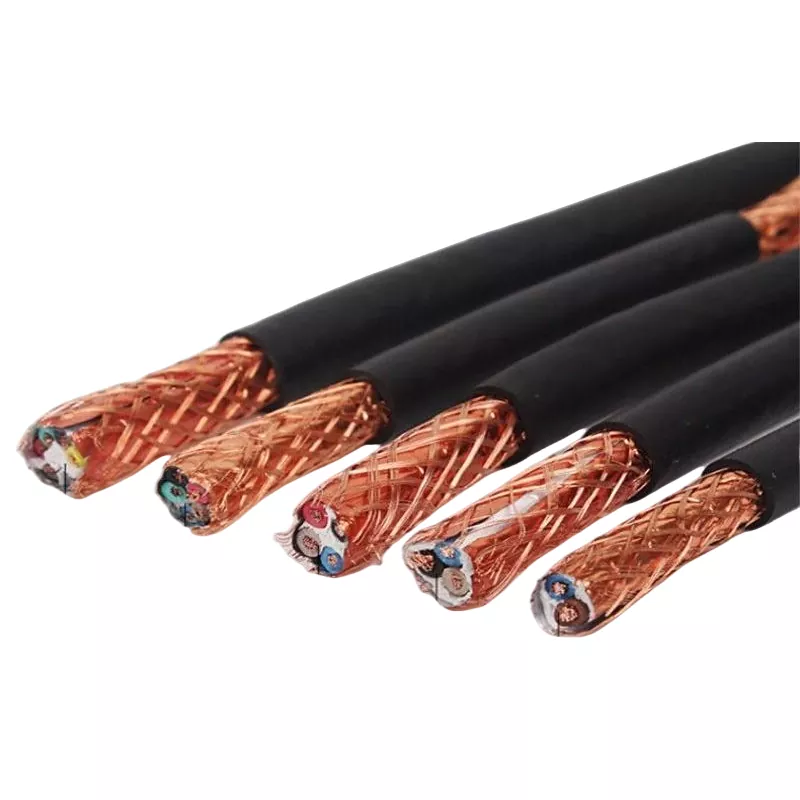

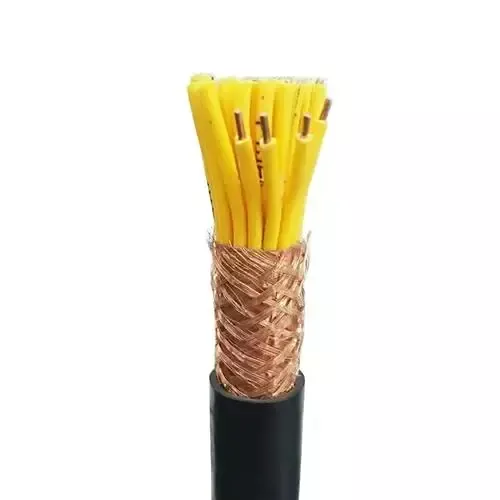

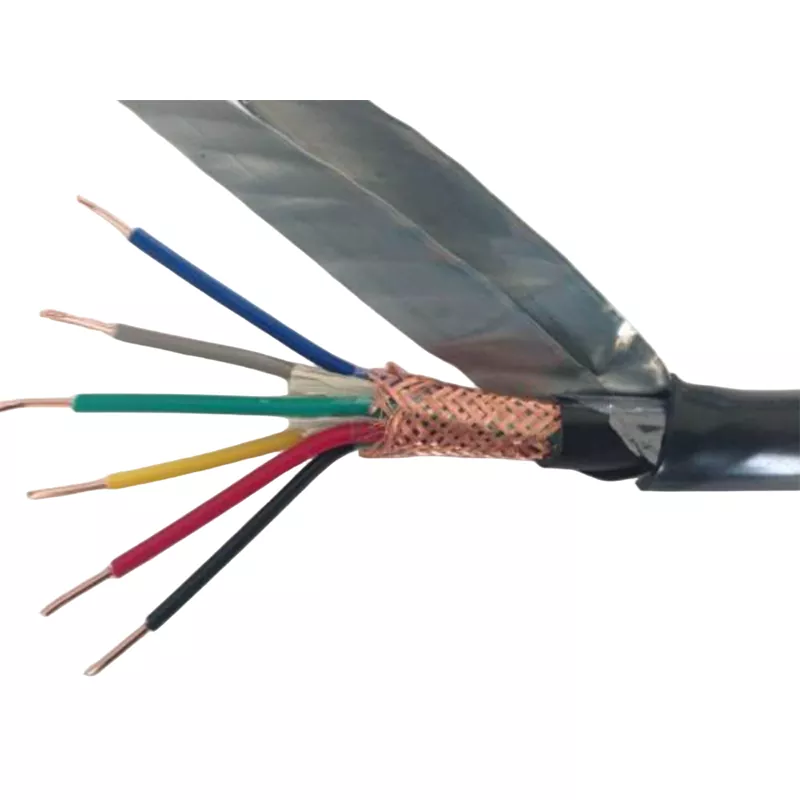

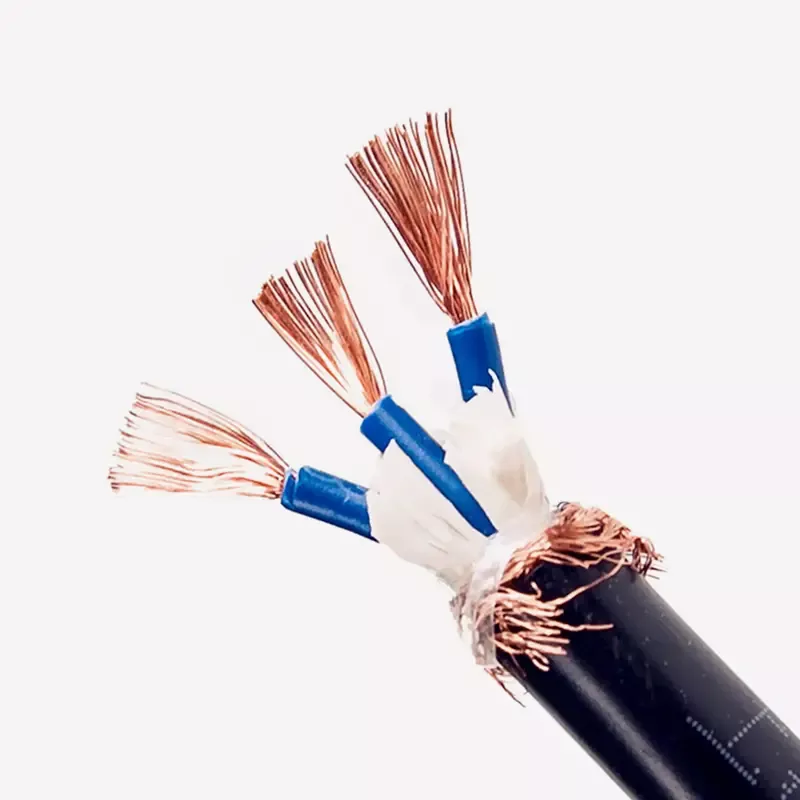

3. Bouclier (noyau) : Bouclier tressé en fil de cuivre étamé avec une couverture élevée (généralement ≥85 %). Le placage à l'étain améliore non seulement la résistance à l'oxydation et à la corrosion du fil de cuivre, mais rend également la connexion entre la couche de blindage et la borne de terre plus forte et une meilleure conductivité.

4. Gaine : gaine extérieure en PVC robuste, offrant une excellente protection contre l'usure, l'huile, les intempéries et les chocs mécaniques, adaptée à une utilisation à long terme dans des environnements industriels difficiles.

5. Tension nominale : 450/750 V, température de fonctionnement admissible à long terme de 70 °C, pour répondre aux besoins de la plupart des scénarios de contrôle industriel.

Scénarios d'application

1. Convertisseur de fréquence et moteur à proximité : Le convertisseur de fréquence est une forte source d'interférences, sa sortie d'harmoniques à haute fréquence interférera sérieusement avec les câbles environnants, l'utilisation d'un câble de commande en PVC blindé en fil de cuivre de haute qualité est nécessaire.

2. Ligne de production automatique et système de contrôle PLC : Dans l’armoire de commande à câblage dense, pont, pour éviter la diaphonie entre les différentes lignes de signal.

3. Système de mesure et de contrôle des instruments et des ordinateurs : le blindage est très important pour les signaux analogiques (tels que 4-20 mA), les signaux de thermocouple et autres transmissions de signaux de précision de bas niveau.

4. Salles de distribution d'énergie et zones industrielles avec de forts champs électromagnétiques : évitez les interférences des câbles d'alimentation avec les câbles de commande.

5. Occasions d'installation fixes nécessitant une certaine flexibilité et un environnement non extrêmement difficile : tels que le câblage interne des machines-outils, des machines d'emballage et d'autres équipements.

Remarque : Contrairement aux câbles armés (tels que KYJV22), qui se concentrent sur la protection mécanique, le câble de commande en PVC blindé en fil de cuivre a une valeur fondamentale de blindage électromagnétique. Si votre environnement présente à la fois de forts chocs mécaniques et des interférences électromagnétiques, contactez-nous pour discuter d'une solution composite.
