Conducteur en cuivre isolé en PVC câble flexible blindé à paire torsadée

Usine de câbles Yilan Notre compréhension approfondie de l'intégrité du signal rend ce câble flexible blindé à paire torsadée isolée en PVC à conducteur en cuivre personnalisable et de haute qualité, idéal pour les connexions de signaux de précision dans l'automatisation industrielle, les communications de sécurité et plus encore.

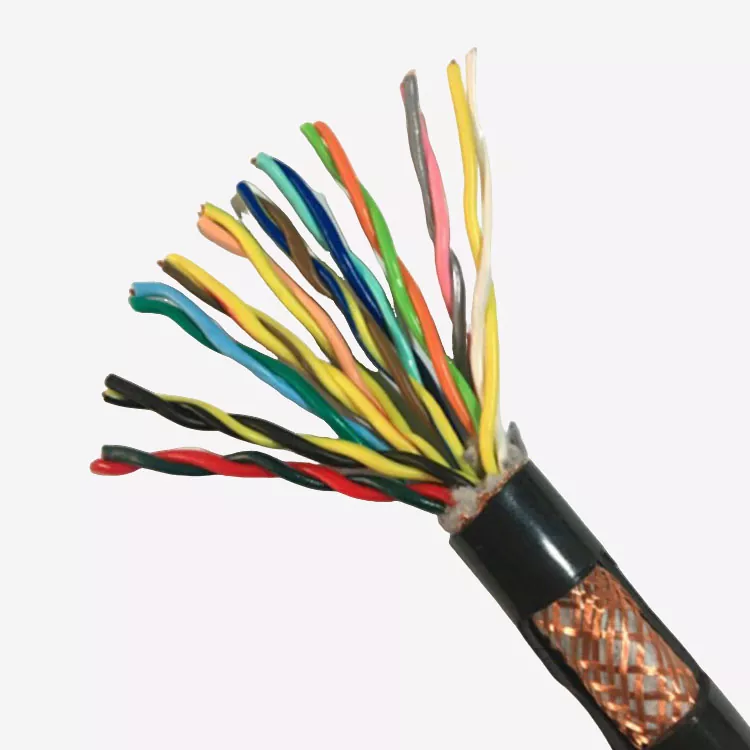

Qu'est-ce qu'un câble flexible blindé à paire torsadée isolée en PVC avec conducteur en cuivre ?

Notre câble RVSP, également connu sous le nom de câble flexible blindé à paire torsadée isolée en PVC et à conducteur en cuivre, est un câble haute performance spécialement conçu pour la transmission de signaux anti-interférences. Ce n'est pas un cordon d'alimentation ordinaire, sa mission principale est d'assurer la pureté et la stabilité des signaux analogiques ou numériques basse tension et faible courant dans un environnement électromagnétique complexe. Grâce à sa conception structurelle unique, il peut supprimer efficacement le bruit.

Informations essentielles

Surface de la section transversale du conducteur : commune telle que 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², etc.

Nombre de cœurs : simple cœur, double cœur (paire torsadée) ou combinaison multicœur.

Mode de blindage : un blindage en feuille d'aluminium, un blindage tressé ou un blindage composite peuvent être sélectionnés en fonction de l'intensité des interférences.

Caractéristiques structurelles

1. Conducteur : échoué par un fil de cuivre souple multibrins sans oxygène, qui garantit une grande flexibilité et une excellente conductivité du câble, et facilite un câblage flexible à l'intérieur de l'équipement ou dans l'armoire.

2. Isolation et conception du noyau : structure à paire torsadée pour chaque paire de noyaux, qui constitue la première ligne de défense contre les interférences du câble flexible blindé à paire torsadée isolée en PVC avec conducteur en cuivre. Les paires torsadées peuvent réduire considérablement le couplage électromagnétique entre les paires et les interférences magnétiques externes.

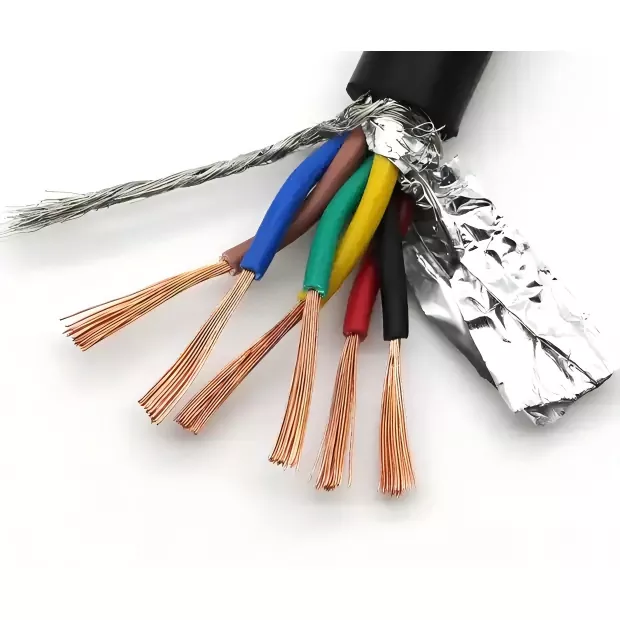

3. Blindage : Dans la paire torsadée, nous enveloppons une ou plusieurs couches de blindage (telles qu'une feuille d'aluminium ou un treillis métallique en cuivre). Cette couche de « bouclier électromagnétique » constitue une deuxième ligne de défense, plus solide, qui peut absorber et guider efficacement les interférences électromagnétiques externes (EMI/RFI) pour éviter la distorsion du signal.

4. Gaine : La couche la plus externe est une gaine en PVC, qui offre une protection mécanique, une résistance à l'abrasion et une certaine résistance à l'huile et à la corrosion pour la structure de précision interne, et convient à divers environnements industriels.

Principales caractéristiques

1. Capacité anti-interférence : combinée à une structure à paire torsadée et à une couche de blindage, offrant une double protection, spécialement conçue pour un environnement électromagnétique complexe.

2. Haute flexibilité et installation facile : le conducteur en fil de cuivre fin multibrins rend le câble flexible blindé à paire torsadée isolée en PVC facile à plier, adapté aux situations d'installation nécessitant une flexion mobile ou fixe.

3. Adaptabilité environnementale : le matériau PVC offre une certaine résistance à l’huile et à la corrosion, répondant aux exigences des environnements industriels courants.

4. Tension nominale : 300/500 V, conçue pour les équipements de signalisation basse tension.

Scénarios d'application

1. Système d'automatisation industrielle : connectez le PLC, le convertisseur de fréquence, le capteur, l'instrument, transmettez les signaux de contrôle et de retour d'information clés.

2. Domaine de communication et de sécurité : connexion de signaux pour caméras de surveillance, systèmes de contrôle d'accès, diffusion audio, équipements d'acquisition de données.

3. Équipement de précision : équipement médical, instruments de test et de mesure et autres occasions nécessitant des performances de blindage élevées.
